防盜報警+液化氣泄漏

預警和自動保護項目

一、系統概述

1.1、方案背景

隨著國民經濟的高速發展，人民生活水平逐步提高，加上環保政策的推行，柴火、煤炭等燃料慢慢被天然氣、石油液化氣取代，石油液化氣使用率在慢慢提升的同時，人們對燃氣使用的安全意識卻沒有隨之提升，燃氣中毒、火災、爆炸事故屢見不鮮。2014年2月27日，南寧發生煤氣中毒事件 一家三口不幸死亡；2015年5月28日早晨，保定市順平縣一村民不知道廚房內液化氣已經發生泄漏，嘴上叼著一支煙進入廚房做早飯，誰想突然發生爆炸，使他和妻子嚴重燒傷；2015年12月7日，莒縣一農戶家發生煤氣中毒事故 5人死亡最小者8個月；2015年12月25日圣誕節，武漢市江夏區石洞街的一戶居民家里卻突發意外，女主人在廚房做飯時液化氣發生爆燃，不幸當場身亡；而就在剛剛過去的2016年7月18日，九江三里街一居民家中發生煤氣中毒事故，一家三人身亡 最小僅7個月。

據不完全統計，2014年共發生燃氣爆炸事故380余起，事故造成死亡134人，受傷690余人；2015年全國燃氣爆炸事故350余起，共造成受傷712人，死亡127人，燃氣泄漏是燃氣爆炸事故的根源。

看著這些痛心的數據，我們每一個家庭和相關部門難道還不該馬上重視起來？提高居民燃氣安全使用意識，增強燃氣泄漏預警和防范工作，是構建安全社會的重要環節。

1.2、現狀分析

　　在日常生活中，有相當大一部分人沒有把燃氣安全當回事，因為相當長一段時間的“零事故發生”，讓他們對燃氣安全漸漸麻痹，認為媒體上報道的燃氣爆炸事故離自己很遙遠，進而不會產生安全使用燃氣的念頭，對預防和處理燃氣泄漏，更是想都沒有想過，埋下燃氣泄漏安全隱患。而年輕人外出工作、家里只有老人和兒童的家庭，由于意識及身體原因，更是燃氣泄漏和爆炸事故的發生的高危群體。

　　燃氣爆炸事故頻發，令人痛心的傷亡數據和巨大的財物損失警醒我們，加強全民燃氣安全意識，完善燃氣泄漏預警和自動保護系統，已經迫在眉睫，燃氣泄漏報警系統項目亟待推行。

1.3、需求分析

1.3.1、燃氣泄漏預警

     燃氣中毒、爆炸、火災，根源是因為燃氣泄漏，燃氣泄漏探測報警是本系統的重要環節，可靠的燃氣濃度探測和預警是本系統運行中貫穿始終的工作項目。

1.3.2、燃氣源自動關閉

     當燃氣探測器探測到燃氣濃度達到警戒值后，傳輸報警是發出求救的有效途徑，然而自我保護也是不可或缺的需求，一旦燃氣探測器探測到警情，立即發信號給機械手關閉煤氣閥，有效切除危險源。

1.3.3、警情自動轉發

     燃氣泄漏報警后，第一時間通知相關部門，是減少傷亡、降低損失，相關部門有效采取應急措施的必要條件，報警后自動傳輸信息到相關部門，是本系統的目標所在。

1.4、設計依據

GB50028-2006   《城鎮燃氣體設計規范》

CJ3057-1996   《家用燃氣泄漏報警器》

CJJ146-2011-T  《城鎮燃氣報警控制系統技術規程》

GB50016-2006   《建筑設計防火規范》

SY6503-2000    《可燃氣體檢測報警器使用規范》

GB15322-1-2016 《可燃氣體探測器國家標準》

GB_50348-2014  《安全防范工程技術規范》

GAC308-2001    《安全防范系統驗收規則》

GA/T 75-1994    《安全防范工程程序與要求》

二、系統概述

2.1、系統結構圖

2.2、系統介紹

2.2.1、前端安裝介紹

     采用報警控制器、煙霧探測器、可燃氣體探測器，全無線傳輸無需任何接線，僅僅需要一個提供220V交流電即可，預先配置，即插即用。

     報警器配置的可燃氣體探測器，可燃氣體探測器通過控制線連接煤氣控制盒。

     煤氣控制盒采用86面板插座提供220V交流電供電，通過輸出的電壓控制煤氣閥機械手。

2.2.2、前端工作流程

可燃氣體探測器一旦探測到煤氣濃度達到警戒值，傳輸關閉煤氣閥信號讓煤氣控制盒輸出開關電壓給機械手，達到切斷危險源的目的，同時，通過可燃氣體探測器實時通過無線將報警信息傳輸到報警控制器，在通過網絡傳送至報警中心服務器；同時將警情信息推送用戶的升級APP告知客戶。

2.2.3、報警中心工作流程

     報警中心服務器接收到報警信息后，可實時將報警信息轉發至燃氣公司管理平臺、用戶手機APP，同時，將各種信息存儲至數據庫，以備數據查詢。

2.2.4、燃氣公司管理平臺

     燃氣公司是發生燃氣泄漏事故中的當事方，在第一時間通過報警中心轉發警情到燃氣公司，是燃氣公司協助報警、應急出勤的有效管理方式，直接提升燃氣公司在用戶心中的服務形象。

2.2.5、用戶手機客戶端

     手機是用戶非常重要的通訊、生活方式，通過手機APP實現接收警情、操作報警器、緊急求救，是手機客戶端提升增值服務的有效方法，同時，平臺支持微信警情推送。

2.3、系統優勢

2.3.1、安裝簡單

     所有設備可以預先設置，到用戶現場后，即插即用，安裝簡單方便，施工進度快。

2.3.2、自動切斷危險源

     在探測器探測到燃氣濃度達到警戒值后，立即傳輸報警信息并控制機械手關閉煤氣閥，有效在危險發生前切斷危險源、預防事故擴大化。

2.3.4、警情轉發及時

    可燃氣體探測器通過NB-IOT無線網絡傳輸報警信息，網絡傳輸快，在報警觸發后幾乎實時傳輸至報警中心和用戶APP平臺，為事故預防處理贏得時間。

2.3.5、數據遠程存儲

    報警信息在報警中心通過SQL數據庫自動存儲，方便數據查詢，讓相關部門更準確地分析處理數據。

三、系統軟硬件需求及部分產品參數

3.1、接警中心

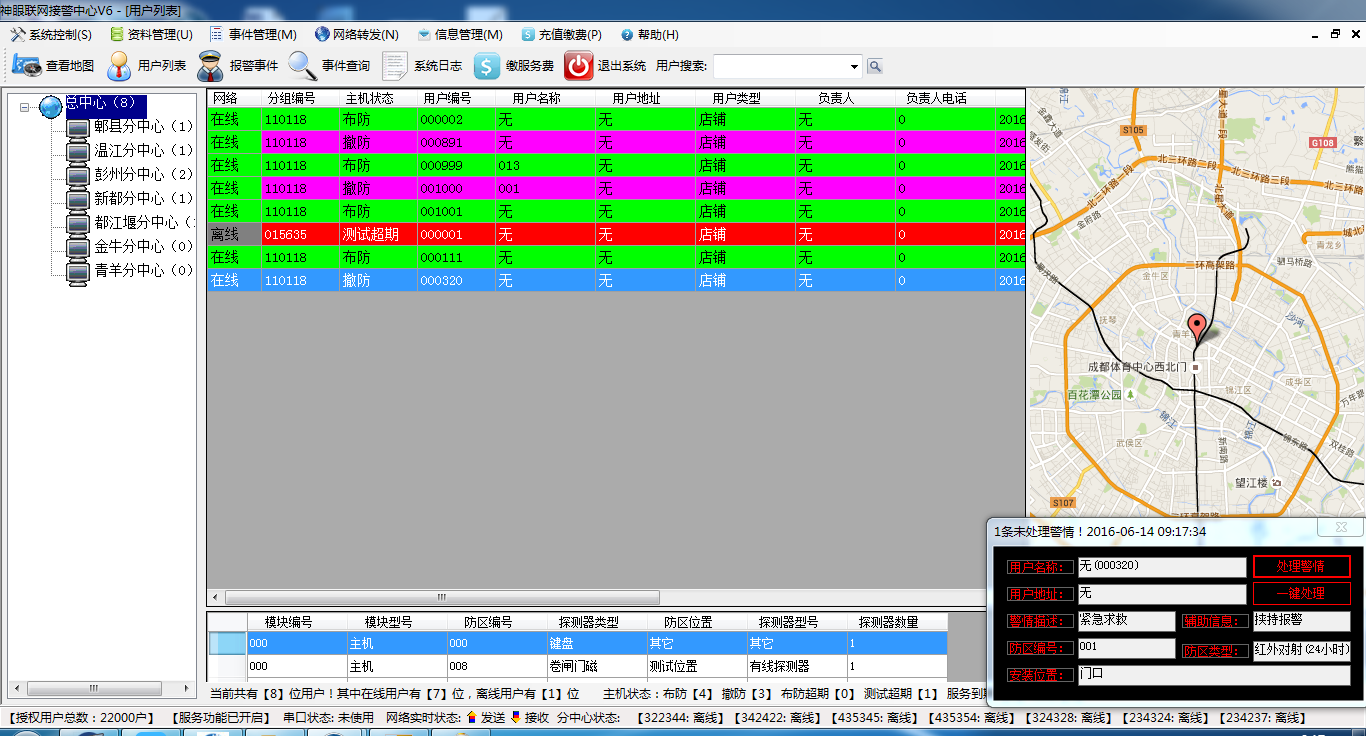

3.1.1、接警軟件

 采用神眼V6.3主中心接警平臺，可以實現多級轉發，方便管理，易操作性強。

     ◆ 采用SQL2008數據庫系統，數據服務器單獨存放數據，數據庫容量大，安全性高。

     ◆ 軟件平臺自帶CIS地圖功能，操作簡單，顯示清晰明確，

     ◆ 支持多級的操作員設置，自由設定權限，方便管理，每個操作用戶自行管理自己密碼，責任落實到個人。

     ◆ 支持多級分中心的建立和權限管理，方便警情轉發，實現不同單位信息實時共享。

    ◆ 中心與前端實時通訊，網絡狀態實時顯示，用戶列表和事件列表不同狀態不同顏色標識，方便查閱。

     ◆ 軟件短信發送、微信推送功能，搭配短信發送平臺，可以實現警情信息短信發送；可以綁定自定義微信公眾號，實現警情微信推送。短信發送和微信推送對象可以添加多個，方便相關管理人員第一時間接收到警情信息。

    ◆ 接到警情時自動調取用戶信息彈出提示框和播放提示語音，根據設置實時轉發至分中心，并同時彈出報警區域綁定的實時視頻和預錄視頻。報警視頻自動存儲在中心，方便查閱。

3.1.2、數據庫

  采用微軟 SQL2008 數據庫，數據存儲安全，數據容量大，方便查閱。

3.1.3、接警服務器

  采用聯想服務器主機，僅需要一臺服務器即可滿足數據庫、服務器、接警平臺的需求。

3.2、燃氣公司管理平臺

3.2.1、接警軟件

  采用神眼V6 3.0主中心接警平臺，可以實現多級轉發，方便管理，易操作性強

3.3.2、接警服務器

  采用聯想服務器主機，由報警中心轉發報警信息，網絡共享報警中心數據庫。

3.3、用戶前端

3.3.1、報警控制器：

    LX6208S是一款專業聯網報警主機，替代電話線報警系統及2G系統，外殼小巧、精美，性價比極高，可配合網絡攝像機升級為雙網報警、視頻復核系統。

◆ 多接口、多通訊、多防區、有線無線兼容標準聯網報警控制器。

◆標準帶鎖金屬機箱，1A專用防雷開關電源供電；

◆自帶8路標準有線防區，90路學習碼433MHz無線防區；

◆數碼管顯示時鐘、防區、狀態等，另有電源、通訊等指示燈；

◆具有DATA數據接口，可外接鍵盤、聲光警示器、警示牌等，可以內接LORA遠距離無線、防區擴展等擴展模塊；

◆帶短路保護功能外接設備（探測器、警示牌、燈箱等）供電接口，最大電流0.8A；

◆帶短路保護功能可編程輸出口（可設為報警、布防等不同狀態輸出），輸出電流最大0.8A；

◆NB-IOT報警通訊，可選擇電信NB卡或聯通NB卡（標配不含卡）；

◆可同時插接兩個不同通訊模塊（非常靈活方便，標配不含通訊模塊，需另購），一個有線ip通訊模塊，一個GPRS、NB或4G無線通訊模塊，兩個通訊模塊可以互為備份，確保通訊的可靠性。

3.3.2、液化氣探測器

    ◆ 適用于探測天然氣、液化石油氣等氣體

    ◆ 穩定性好,報警濃度差不大于6%LEL

    ◆ 連續通電不間斷工作

    ◆ 可配套煤氣控制盒實現遠程報警和自動開關煤氣閥

    ◆ 有測試按鈕,可進行報警測試

    ◆ 有蜂鳴器,實現現場報警

 ◆ 433MHZ通訊，可接入理想報警主機；帶安裝底座，

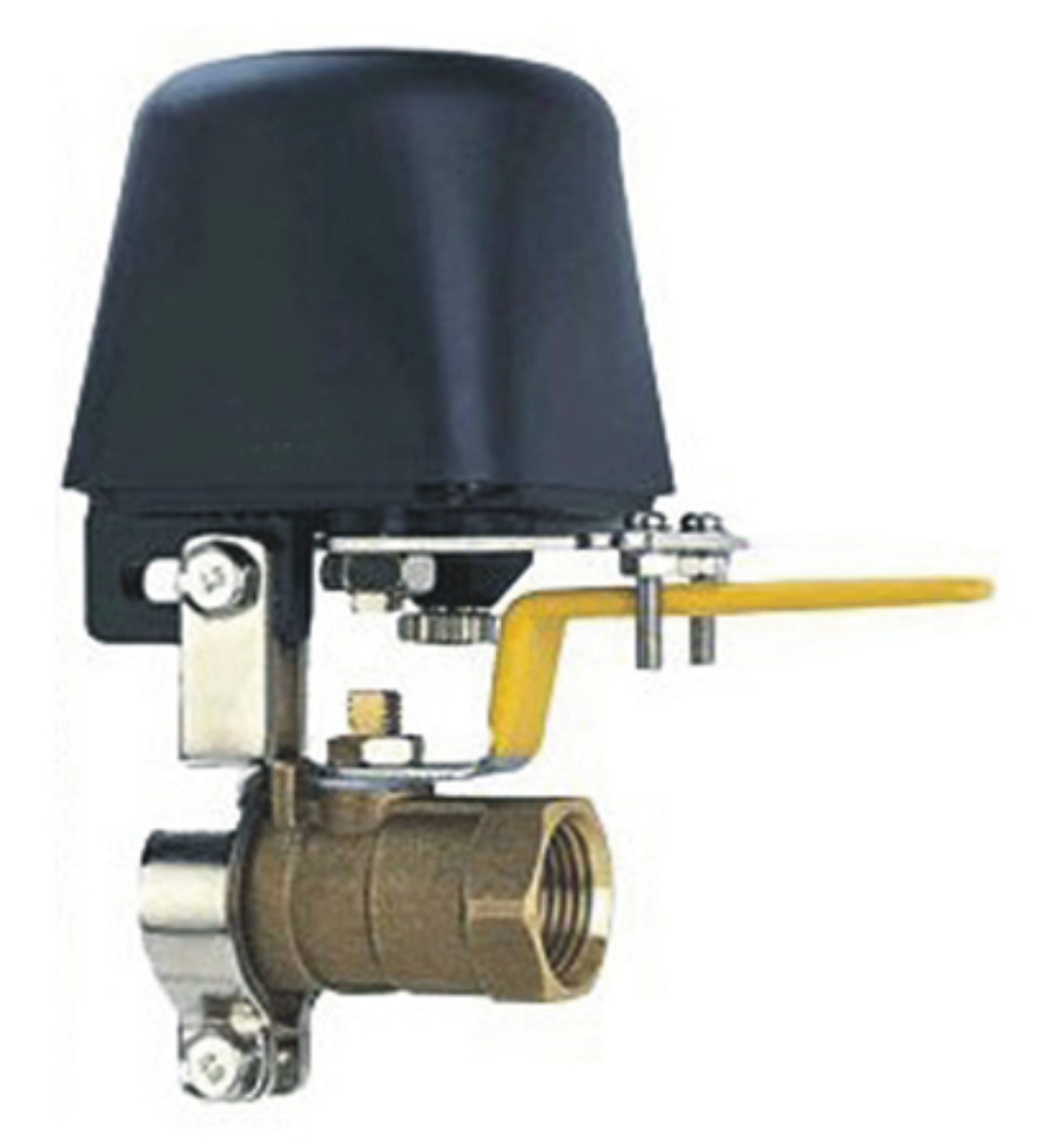

3.3.3、煤氣閥機械手

  通過燃氣探測器輸入的電壓實現煤氣閥的開關

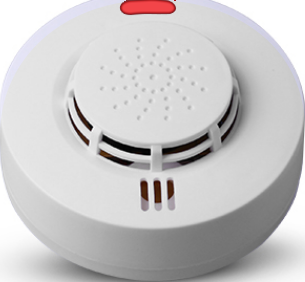

3.3.4、煙霧探測器：

     ◆ 精巧設計，外形美觀，安裝方便。

     ◆ 能檢測室內各種煙霧，當室內煙霧量達到報警濃度時探測器報警

     ◆ 專用單片機智能控制，自我檢測，穩定可靠

     ◆ 433MHZ通訊，可接入理想報警主機

    ◆ 有測試按鈕，可進行報警測試

     ◆ 有蜂鳴器，實現現場報警

四、售后服務

4.1、產品保修原則

       在法律法規的框架下，根據購貨合同享受相關售后服務。

4.2、技術支持服務

       供貨商提供24小時技術服務，每個區域有專人負責技術支持。
