公安局槍庫聯網報警授權管理系統

一、系統概述

1.1、項目背景

    槍庫是指槍支（彈藥）制造、配售、配備、配置單位和配置科研展覽、道具槍支單位和承擔臨時存儲保管職責單位以及各級公安、檢察院、法院、監獄等執法部門用于存儲槍支、彈藥的專門場所。槍庫的安全不同于一般的財物防盜、防搶，具有相當高的風險等級，因此，本著技術先進、功能強大、運行可靠、接警及時、處警迅速準確可靠的設計原則，結合現代技防技術的實際，提出本聯網報警方案。

1.2、系統需求

1.2.1、傳輸模式：報警信息傳輸至少采用雙網傳輸方式，如：有線IP網絡、PSTN等，各網絡之間應能互為備份，自動切換，確保報警通訊的可靠性；

1.2.2、授權方式：系統實行24小時警戒，雙人雙鎖的安保制度，物理鑰匙和密碼由兩個人分別掌管，密碼授權人通過安裝在門口的密碼鍵盤現場授權；管理系統除了具備相關領導槍庫現場密碼授權功能外，同時具備領導不在現場時通過手機遠程授權功能。

1.2.3、授權記錄：當現場密碼授權時，公安局管理中心應有提示和記錄，同時領導的授權手機在開啟槍庫管理手機微信功能時也可以收到授權信息。同時，領導通過公安局管理中心或通過授權手機時，公安局管理中心也應有記錄。

1.2.4、狀態提示：無論現場密碼授權，還是中心或手機遠程授權，現場應有授權成功（授權失效）的中文語音提示，避免現場人員錯誤操作。

1.2.5、建立多級中心：能夠實現多級中心的建立，方便不同管理中心同時接收到相關警情；各級中心需要共享數據，上級中心能夠實現對下級中心有效的權限管理；做到不同中心的操作記錄可查可追溯，以保障管理中心的數據信息安全。

1.3設計依據

GB 50348-2004  《安全防范工程技術規范》

GB 12663-90    《防盜報警控制器通用技術條件》；

GA T669-2008   《城市監控報警聯網系統技術標準》

GA/T 75-1994   《安全防范工程程序與要求》

GA 1016-2012   《槍支(彈藥)庫室風險等級劃分與安全防范要求》

二、系統方案

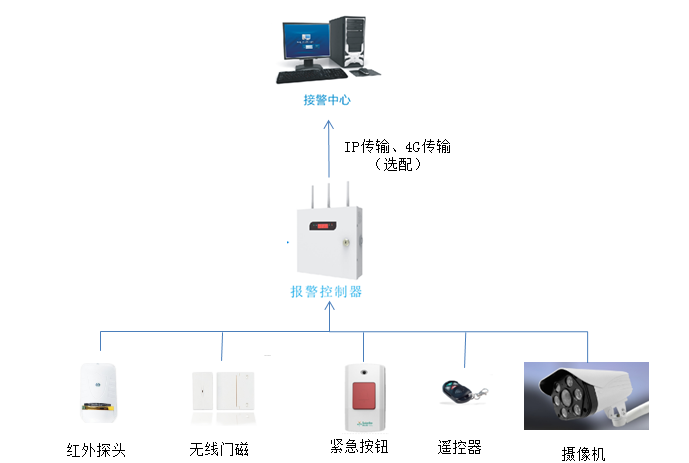

2.1系統結構圖

2.2、系統介紹

 2.2.1、公安局管理中心

    公安局建立為管理中心總中心，實現分中心管理、數據匯總、信息轉發、手機授權短信驗證碼發送的功能。配置如下：

①、企業級路由器1臺

②、神眼V6 3.0管理主中心軟件中心1套

③、正版SQL2008數據庫1套

④、數據庫服務器1臺

⑤、中心服務器1臺

⑥、路企業級短信發送平臺1臺

2.2.2、管理分中心

    管理分中心，分中心通過網絡連接到主中心，接收主中心轉發的轄區內槍庫終端的報警信息和報警視頻，分中心配置：

①、神眼V6 3.0管理分中心軟件中心1套

②、分中心服務器1臺

2.2.3、槍庫前端

     槍庫前端使用LX6208S報警主機，該主機采用IP或4G為傳輸方式，自帶LED屏顯示防區、時間，4位數碼管顯示主機狀態，8路基本有線防區。

槍庫前端配置：

①　LX6208S報警主機1臺

②　遙控器1個

③　12V7Ah蓄電池1個

④　緊急按鈕1個

⑤　攝像機4臺

⑥　無線門磁

⑦　紅外探頭

2.3系統優勢

◆安全性：此系統可采用4G、IP網絡雙通道傳輸模式，雙重傳輸互為備份，自動切換，保障報警主機信息安全。

◆實時性：主機每30秒與中心通訊一次，網絡在線狀態實時監測，狀態反饋及時；網絡傳輸報警信息，實時傳送，報警速度快、穩定可靠性高。

◆方便性：密碼授權鍵盤操作簡單方便，支持8組授權密碼，授權記錄保存至中心備案，同時，在突發狀態下，授權人可以實現遠程手機APP授權，APP授權時通過市公安局專用短信發送平臺發送動態短信驗證，授權記錄實時保存到中心備案。

三、軟硬件介紹

3.1、中心管理平臺

     ◆采用SQL2008數據庫系統，數據服務器單獨存放數據，數據庫容量大，安全性高。

     ◆多級的操作員密碼，多級分中心的建立，自由設定權限，方便管理。

     ◆支持多級分中心的建立和權限管理

     ◆軟件帶驗證短信發送功能，只是手機APP操作，搭配短信發送平臺實現APP動態短信驗證遠程授權。

 ◆接到警情時自動調取用戶信息彈出提示框和播放提示語音，根據設置實時轉發至分中心，并同時彈出報警區域綁定的實時視頻和預錄視頻。報警視頻自動存儲在中心，方便查閱。

 ◆中心與前端實時通訊，網絡狀態實時顯示，用戶列表和事件列表不同狀態不同顏色標識，方便查閱。

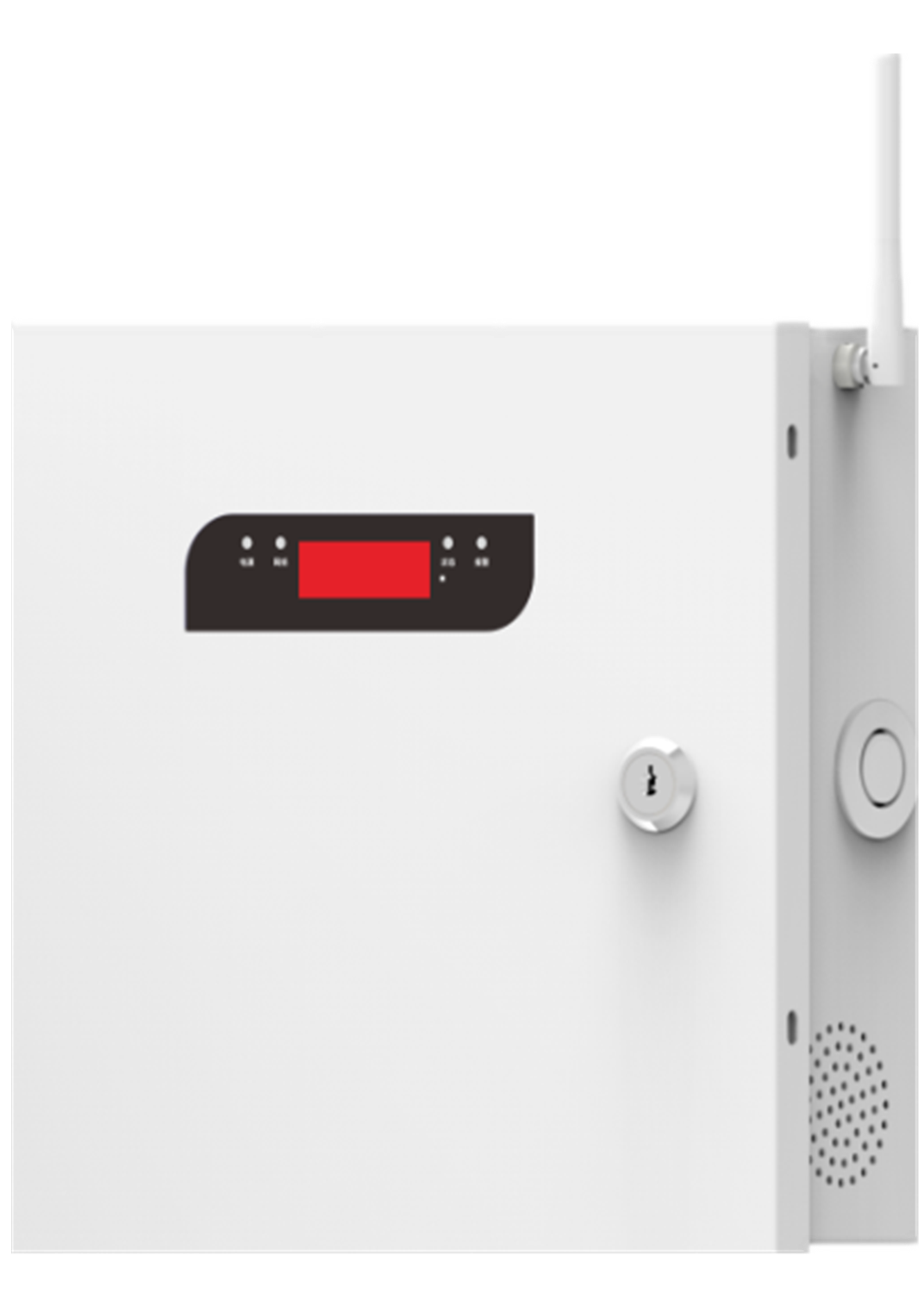

3.2、LX6208S報警控制器

※集多網通訊、遠距離傳輸、雙重顯示、遠程控制、多種方式布撤防的入侵和緊急報警控制器，適用于商業店鋪、機關單位、學校、工廠、金融系統、博物館等場所。

1.具有4個LED燈顯示工作狀態，4位數碼顯示時鐘及報警防區；
2.具有8路有線基本防區；
3.具有理想加密碼90個無線防區，安全可靠；
4.具有DATA接口，可用于擴展LoRa模塊、編程鍵盤、聲光警示器等設備；
5.具有1個可編程電壓輸出接口，可設置報警、布防等方式輸出；
6.具有自恢復總線保護功能，避免外接產品短路時損壞報警系統；
7.具有總線與警號PTC自動保護及故障檢測功能；
8.具有防區分組功能，可對各分組分別布撤防；
9.具有本地鍵盤口編程、遠程編程、局域網編程(配IP模塊)功能；
10.具有V6接警中心聯網功能；
11.具有防拆報警功能；
12.具有自適應交直流電源、自動轉換及自動充電；
13.具有操作權限授權管理功能，報警符合GB12663-2019新國標要求；
14.可選配全網通4G傳輸模塊，可使用移動、聯通、電信4G卡通訊；
15.可選配IP網絡模塊，實現IP有線網報警通訊；
16.可外接12V有源警號增大報警音量；
17.采用多級防雷技術、隔離低壓開關電源，大大提高系統可靠性。

3.3、緊急按鈕

     ◆具有SOS緊急求救功能，一鍵式報警，使用方便。

     ◆避免安裝在小孩觸手能摸到的地方誤動報警。

     ◆外殼：采用PC阻燃材料。

     ◆環境溫度-10~55度，濕度≤90%RH。

3.4、12V7Ah蓄電池

※ 主要性能:

·續航能力強、使用方便

·使用壽命長

·采用全新高純度材料

3.5、紅外探頭

·433MHz無線，標準模式空曠發射距離100米，增強模式空曠發射距離150米。

 ·新型AI智能算法，抗強光干擾，抗無線電干擾，抗氣流。

·有溫度補償和溫度檢測，具有超溫預警功能（配套相應主機，探測器周邊環境溫度超過60度輸出火警信號）。

·超低功耗，2只5號堿性電池供電（不含）可用1-3年。

·探測距離12米，水平角度90度，垂直角度80度，帶下視窗，下方無死角。

3.6、無線門磁

·433MHz無線，空曠發射距離100米

·1200mAh鋰電池（可用3-5年）

·無線門磁，抗干擾

·磁鐵部分高度可調節，適應不同門窗的安裝。

3.7、攝像機

·報警攝像機槍機，H.264+H.265格式，400萬高清圖像，

·帶高靈敏度拾音器，內帶2W喇叭，可直接對講喊話。

·可開啟人形檢測功能，當有人進入設定區域或越過警戒線時，自動語音提示，并將報警信息傳平臺，

帶TF卡錄像（最大支持128G存儲卡）。

·有ONVIF協議（可接入NVR進行錄像），6個點陣紅外燈補光，3.6mm鏡頭。

·帶WIFI，可WIFI連路由器上網，遠程接警中心查看，實現報警視頻復核。

·也可WIFI直連手機，在無網絡情況下，現場手機觀看圖像和查閱錄像。
